Определить силы взаимодействия, возникающие в промежуточном шарнире С, и реакции в поддерживающих составную конструкцию опорах, пренебрегая весами балок. Дано: a= два метра, q два кН/м, P1 десять кН, P2 четыре кН, M три кНм
- Теоретическая механика
Условие:
Определить силы взаимодействия, возникающие в промежуточном шарнире С, и реакции в поддерживающих составную конструкцию опорах, пренебрегая весами балок.

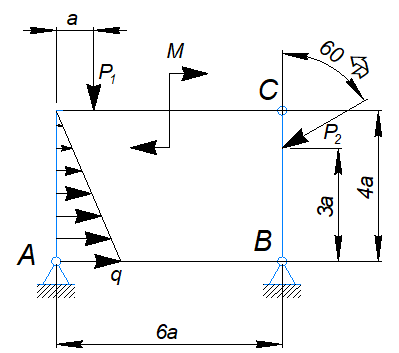

Рис.1.1
Дано:
a=2,0м
q=2,0кН/м
P1=10кН
P2=4кН
M=3кНм
Решение:
1. Система из двух балок находится в равновесии, следовательно, каждая из двух балок также находится в равновесии.
Рассмотрим равновесие балки СB. На нее действуют: заданная сила Р2. Связями являются шарнир С, через который передается действие балки АС на балку ВС, и опора В.
Реакция шарнира С неизвестна ни по направлению, ни по величине. Представим ее в виде двух составляющих XC и YC, направленных в сторону положительных направлений координатных осей.
Действие заделки в точке В равносильно действию силы RВ. Представим ее в виде двух составляющих XВ и YВ.
Разложим силу Р2=4кН на две составл...
