Планируется изготовить стальную балку на двух опорах  двутаврового поперечного сечения, способную выдерживать нагрузку, согласно расчётной схемы, в виде: сосредоточенной силы  F, распределённой нагрузки  интенсивностью  q, изгибающего  момента М.

«Планируется изготовить стальную балку на двух опорах  двутаврового поперечного сечения, способную выдерживать нагрузку, согласно расчётной схемы, в виде: сосредоточенной силы  F, распределённой нагрузки  интенсивностью  q, изгибающего  момента М.»
  • Теоретическая механика

Условие:

Планируется изготовить стальную балку на двух опорах  двутаврового поперечного сечения, способную выдерживать нагрузку, согласно расчётной схемы, в виде: сосредоточенной силы  F, распределённой нагрузки  интенсивностью  q, изгибающего  момента М.

Определить реакции  в  опорах  балки  и  проверить  правильность  их  расчёта.

Принять: q = 5 кН/м; М = 15 кН∙ м; a = 1 м.

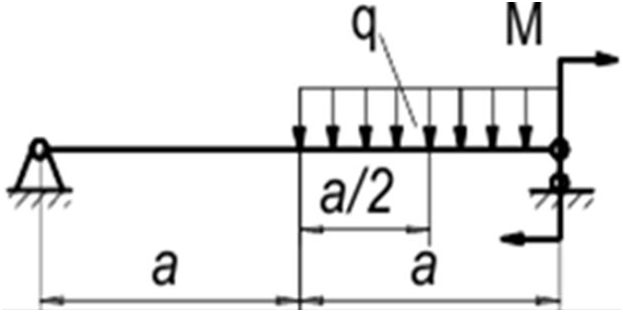

Расчётная  схема:

Решение:

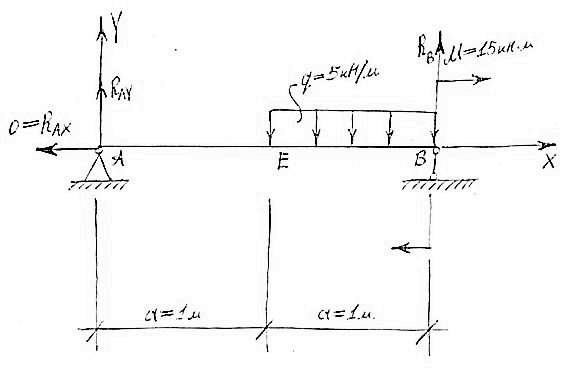

Расчётная схема:

Обозначаем точки балки, где приложены сосредоточенные силы или моменты, заглавными латинскими буквами (рисунок 2.1).

В данной задаче имеем дело с балкой на двух опорах.

Слева (в точке А) шарнирно-неподвижная опора, в ней возникают 2 реакции связи: вертикальная реакция; горизонтальная реакция.
