Плита весом P = 3кН со сторонами AB = 3a, BC = 2a закреплена в точке А сферическим, а в точке В цилиндрическим шарниром и удерживается в равновесии невесомым стержнем CC′. На плиту действует пара сил с моментом M =5кН.м
«Плита весом P = 3кН со сторонами AB = 3a, BC = 2a закреплена в точке А сферическим, а в точке В цилиндрическим шарниром и удерживается в равновесии невесомым стержнем CC′. На плиту действует пара сил с моментом M =5кН.м»
- Теоретическая механика
Условие:

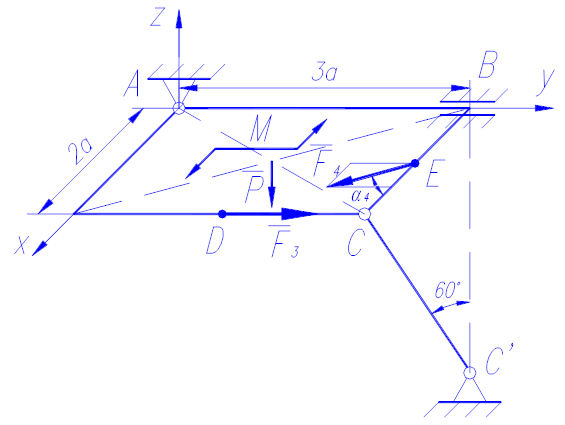

Плита весом P = 3кН со сторонами AB = 3a, BC = 2a закреплена в точке А сферическим, а в точке В цилиндрическим шарниром и удерживается в равновесии невесомым стержнем CC′. На плиту действует пара сил с моментом M =5кН.м, лежащая в плоскости плиты, и две силы. Точки приложения сил (D, E, H) находятся на серединах сторон плиты, a = 0,8м. Определить реакции связей (опорные реакции) в точках А, В и С.
Исходные данные:
Решение:
Отбросим связи, их действие заменим реакциями связей рис. 6. Составляющие реакции подшипника В -
. Составляющие реакции шарнира А - . Реакция стержня - , направленная вдоль стержня. Вес плиты приложим в центре тяжести, т.е. в центре плиты.
