Построить эпюры продольных сил и нормальных напряжений по длине бруса. Двухступенчатый брус нагружен силами. Площади поперечного сечения А один и А два.

Дата добавления: 22.09.2024

Условие задачи

Построить эпюры продольных сил и нормальных напряжений по длине бруса. Двухступенчатый брус нагружен силами F1, F2, F3. Площади поперечного сечения А1 и А2.

Исходные данные:

F1 = 14 кН;

F2 = 10 кН;

F3 = 4 кН;

А1 = 2 см2;

А2 = 3 см2;

а = 2м.

Ответ

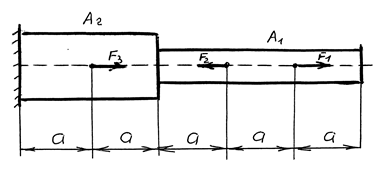

1. Вычерчиваем схему бруса (рис. 1а).

2. Делим брус на 5 участков по точкам, приложения сил и по границам перехода площадей сечения, начиная с незакрепленного конца бруса.

3. На каждом участке проводим сечение.

4. Мысленно отбрасываем одну из отсеченных частей бруса и рассматриваем равновесие оставшейся части. Определяем направление продольных сил.

5. Составляем уравнения, равновесия для каждой части и определяем величину продольных сил.

Сечение II на участке 1 (рис.1б):

Потяни
