Условие задачи
Проверить жесткость двутавровой балки (рис. 8). Принять Е=2∙105 МПа; [f]=1/200l. Сечение балки – двутавр № 45.
Рис.8.
Ответ
Освобождаем консольную балку от связей (жесткой заделки А), заменяя ее дей-ствие реакциями связей: YA, (горизонтальная составляющая ХА = 0, т.к. нет горизонтальных внешних нагрузок) и реактивного момента МА.

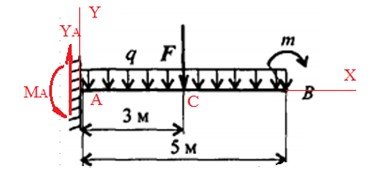

Рис.8,а). Расчетная схема.
Определяем опорные реакции, для чего составляем уравнения равновесия в виде:
FiУ = 0, YA - F - q5 = 0, (1)
MА= 0, MA - F3 - q52/2 - m = 0, (2). Из уравнения (1), на...
