Условие задачи

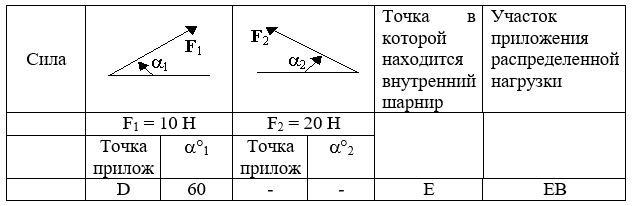

Рама, состоящая из двух абсолютно твердых ломаных стержней, соединенных между собой шарниром, (рис. С2.0 – С2.9, табл. С2) закреплена в точке А жесткой заделкой, а в точке В прикреплена к шарнирной опоре на катках. Положение шарнира указано в табл.
На раму действуют: пара сил с моментом М=100 Н×м и сила, значение, направление и точка приложения которой указаны в таблице (например, в условиях № 1 на раму действует сила F1 = 10 Н под углом 30° к горизонтальной оси, приложенная в точке D), а также распределенная нагрузка интенсивностью q=20 Н/м, приложенная на участке, указанном в таблице. Если распределенная нагрузка приложена на горизонтальном участке, то она действует вниз, а если на вертикальном, то вправо.
Определить реакции связей в точках А и В, вызываемые заданными нагрузками, а также реакцию внутренней связи. При окончательных подсчетах принять L=0,5 м.
рис. 1
Ответ

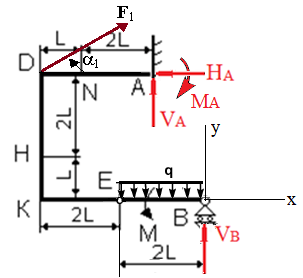

Определяем реакции опор. Для этого показываем реакции на расчетной схеме (реакции
) и составляем уравнения статического равновесия рамы для проекций на ось X и для моментов относительно опор:
рис. 2
