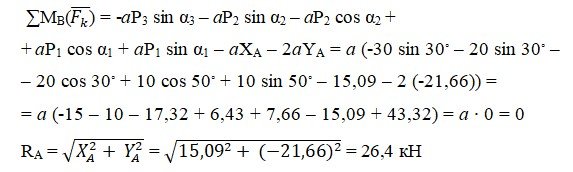

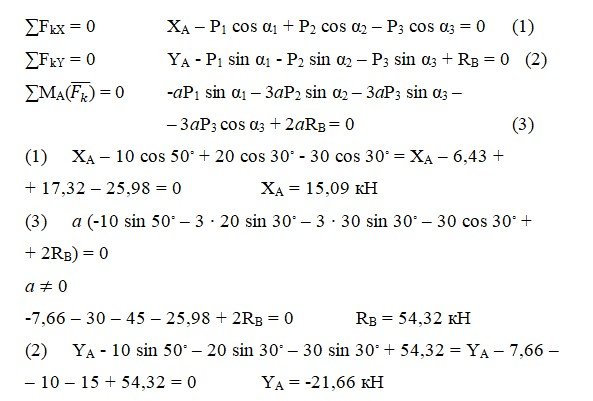

Расчёт плоской фермы. Находим реакции опор. Метод Риттера. Мысленно разделяем ферму на две части так, чтобы сечение проходило через три стержня.

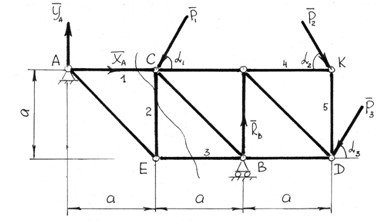

Расчёт плоской фермы.

Исходные данные:

P₁ = 10 кН (C);             P₂ = 20 кН (K);             P₃ = 30 кН (D)

α₁ = 50^◦                         α₂ = 30^◦                         α₃ = 30^◦
