Условие задачи

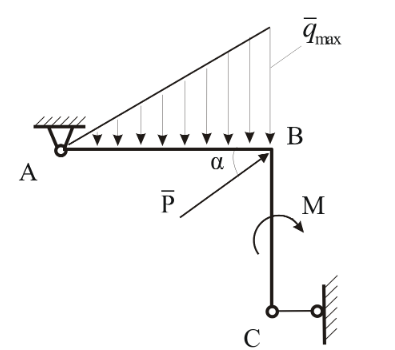

Решить контрольную работу по динамике системы. Исходные данные для решения: АВ=3м, ВС=1 м, α=30° Р=2 Н, М=1,5 Н∙м, qmax=2 Н/м
Определить реакции связей в т. А, С.
Найти: RAx, RAy, RC
Ответ
1. Составляем расчетную схему.
Силу P разбиваем на составляющие:
Распределенную нагрузку приводим к равнодействующей, которая будет приложена на 1/3 длины от qmax участка АВ, и равна
