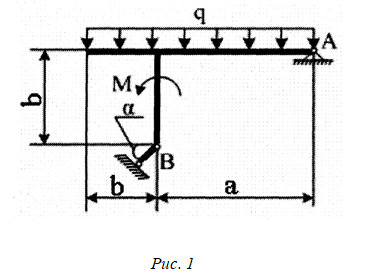

Равновесие твёрдого тела под действием плоской системы сил. Определить опорные реакции рамы при действии заданной нагрузки (рисунок один). Весом рамы пренебречь.

1. Рассмотрим равновесие рамы.

Рама расположенная в вертикальной плоскости, закреплена в точке А неподвижной шарнирной опорой, а в точке В стержневой. При решении задачи воспользуемся принципом освобождения от связей. Так как направление реакции шарнирно-неподвижной опоры А неизвестно, то определяем ее составляющие реакция стержневой опоры направлена вдоль оси стержня.
