Условие задачи

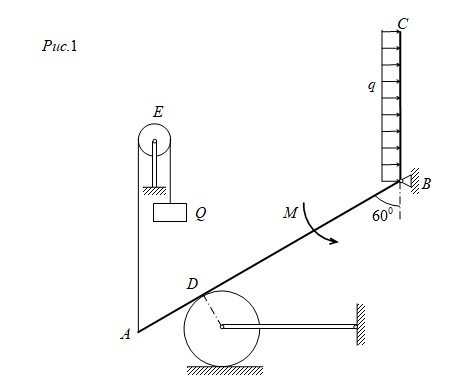

Рычаг ABC с осью вращения в точке В, опирающийся в точке D на гладкий цилиндр, испытывает действие груза Q, распределённой нагрузки интенсивности q и пары сил с моментом М. Пренебрегая весом рычага, найти реакции опор, если AB = 2BC = 2a; AD = 0,5a; Q = 8 кН; q = 3 кН/м; М = 5 кН•м; a = 2,5 м.
Ответ
1). Рассмотрим равновесие рычага. Проведем координатные оси x и y и изобразим действующие на рычаг нагрузки: пару сил с моментом М, натяжение троса (по модулю Т = Q), и реакции связей
