Условие задачи
Стальной вал постоянного сечения вращается с частотой и передает мощность
. Требуется подобрать диаметр вала из условия его прочности при совместном действии изгиба и кручения, если известны предел текучести материала
и коэффициент запаса прочности

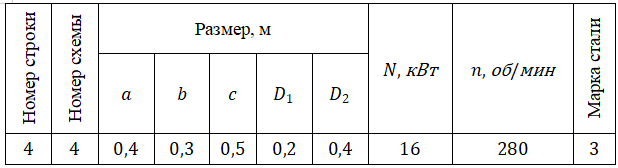

Исходные данные
Механические характеристики стали Ст. 3
Ответ
1.Определение нагрузок, передающихся на вал
На рис. 11, а показаны усилия, приложенные к шкиву (сечение B ) и к шестерне (сечение D ).
Крутящий момент, передаваемый через шкив на вал:
Нагрузки, действующие на вал, определяются с учетом того, что окружные усилия, приложенные к шкивам, при переносе их в центр поперечного сечения вала приводятся к силам, изгибающим его в двух плоскостях, и скручивающему...
