Условие задачи
Стык двух листов толщиной t, перекрытый двумя накладками толщиной t1 каждая, растягивается силами F.
Исходные данные:
t = 5 мм, t1= 2 мм, d = 10 мм, F = 210 кН, [𝜏ср] = 100 МПа, , [σсм] = 240 МПа.
Определить необходимое количество заклепок заданного диаметра d и разместить их в плане.
Ответ
Расчет заклепок в соединении, находящемся под действием продольной нагрузки, сводится к расчету их на срез. В заклепочном соединении допустимая нагрузка, отнесенная к одной заклепке, определяется из условия прочности на срез.

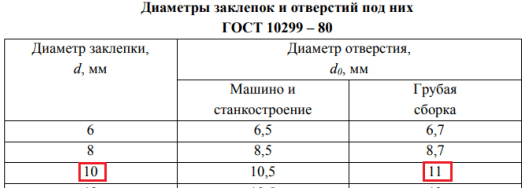

Fдоп = i[𝜏ср]/4, где d0 обычно принимают на 1 мм больше чем диаметр d заклепки, т.е. d0 = d + 1 = 10 +1 = 11,0 мм, i =2 - количество плоскостей среза (задано по условию).
...
