Условие задачи

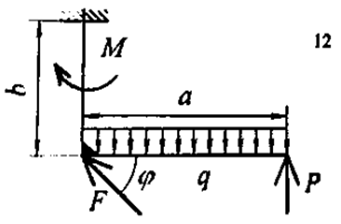

Сварная из балок конструкция удерживается в равновесии с помощью опорных подвижного и неподвижного шарниров или заделки.
Определить реакции связей при действии на конструкцию сосредоточенных сил величиной P, F, пары сил с моментом M и распределенной по длине балки силы с интенсивностью q, расположенных в одной плоскости.
Ответ
Заменяем распределенную нагрузку q на сосредоточенную силу Q, модуль которой равен:
F =q·a = 3·2 = 6,0 кН
и которая приложена в середине участка.
Раскладываем наклонную F на составляющие по координатным осям:
FХ = F·сos = 20·сos30 = 17,32 кН;
FY = F·sin = 20·sin30 = 10,0 кН.
Освобождаем конструкцию от связи (жесткой заделки А), заменяя ее действи...
