Схема конструкции приведена на рис. 42. Дано: P = 10 кН; m = 5 кНм; l = 6 м; h = 4 м; α = 300. Определить реакции в опорах A и B рамы.
«Схема конструкции приведена на рис. 42. Дано: P = 10 кН; m = 5 кНм; l = 6 м; h = 4 м; α = 300. Определить реакции в опорах A и B рамы.»
- Теоретическая механика
Условие:

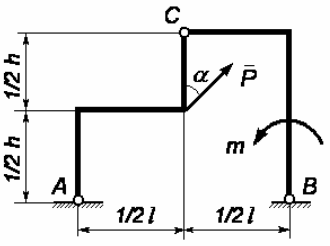

Схема конструкции приведена на рис. 42.
Рис.42
Дано: P = 10 кН; m = 5 кНм; l = 6 м; h = 4 м; α = 300.
Определить реакции в опорах A и B рамы.
Решение:
Рассмотрим отдельно равновесие рамы AC и рамы BC.

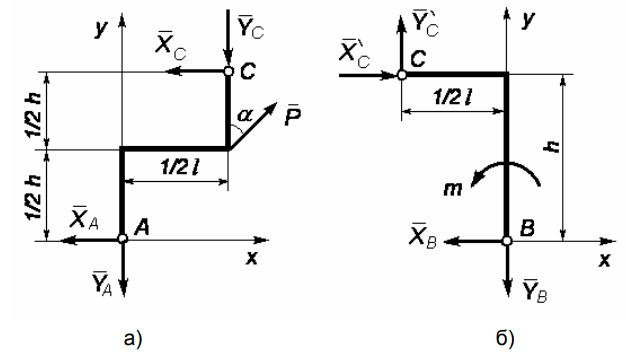

Расчетные схемы этих рам показаны на рис. 49.
Рис.49

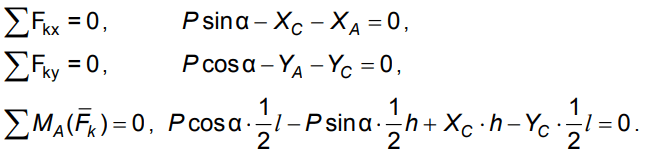

Для расчетной схемы рис. 49а составим три уравнения равновесия сил (первая форма).
Для расчетной схем...
