Условие задачи
К стальному валу приложены три известных момента
Требуется:
1. Установить, при каком значении момента X угол закручивания правого концевого сечения вала равен нулю.
2. Построить эпюру крутящих моментов.
3. При заданном значении определить диаметр вала из расчета на прочность и округлить его значение до ближайшего равного: 30, 35, 40, 45, 50, 60, 70, 80, 90, 100мм.
4. Построить эпюру углов закручивания, найти наибольший относительный угол закручивания и проверить вал на жесткость при
Данные для расчета:
Ответ
1. Определение величины неизвестного крутящего момента Х.

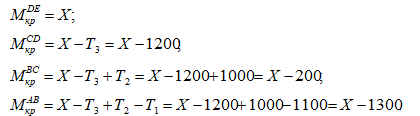

Вычисления начинаем с незакрепленного конца:
Сократим на получим следующее выражение:
