Условие:

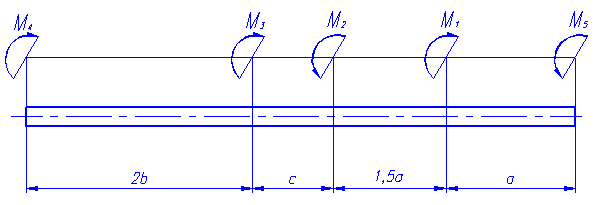

Вал круглого поперечного сечения нагружен системой внешних скручивающих моментов. Для заданного вала построить эпюру крутящих моментов, подобрать диаметр вала из условия прочности и жесткости и определить углы поворота характерных сечений.

а = 1 м;

b = 0,4 м;

с = 0,5 м; М2 = 2кН*м; М3 = 0,8кН*м; М4 = 0,4кН*м; М5 = 1,2кН*м;

[τ] = 50 МПа; [θ] = 0,1 град/м.

В расчетах принять G = 8∙104 МПа.

Решение:

Дано:

а = 1 м;

b = 0,4 м;

с = 0,5 м;

М2 = 2кН*м;

М3 = 0,8кН*м;

М4 = 0,4кН*м;

М5 = 1,2кН*м;

[] = 50 МПа;

[] = 0,1 град/м.

1. Определим величину внешнего скручивающего момента М4. Для этого составим уравнение равновесия сумму моментов относительно оси вала:

2. Построим эпюру крутящих моментов Mk. Для этого разделим вал на 4 участка.

1-й участок:
