  4. Жесткая плоская рама имеет опоры в точках А и В. Расположение и длины стержней, образующих раму указаны на рисунке. Длина...

Жесткая плоская рама имеет опоры в точках А и В. Расположение и длины стержней, образующих раму указаны на рисунке. Длина единичного отрезка a = 0,5 м. В точке С к раме прикреплен трос, на конце которого закреплен груз, весом P = 15 кН.

«Жесткая плоская рама имеет опоры в точках А и В. Расположение и длины стержней, образующих раму указаны на рисунке. Длина единичного отрезка a = 0,5 м. В точке С к раме прикреплен трос, на конце которого закреплен груз, весом P = 15 кН.»
  • Теоретическая механика

Условие:

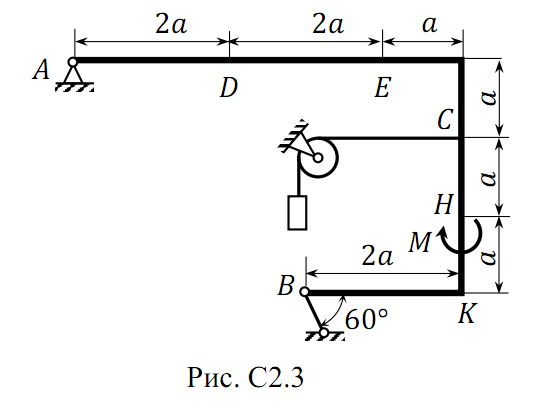

Жесткая плоская рама имеет опоры в точках А и В. Расположение и длины стержней, образующих раму указаны на рисунке. Длина единичного отрезка a = 0,5 м.

В точке С к раме прикреплен трос, на конце которого закреплен груз, весом P = 15 кН.

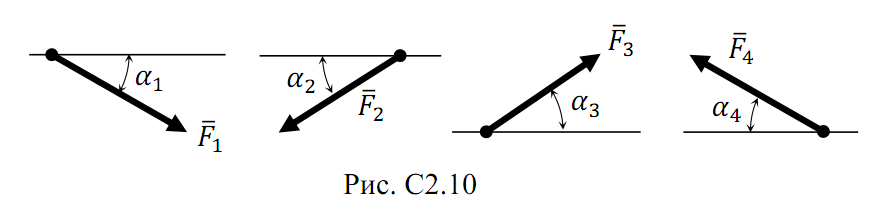

На раму действуют момент M = 5 кНм и две силы. Значения, направления и точки приложения сил заданы в таблице С2 и рис. С2.10.

Положение конструкции задано с помощью шарнирных опор.

Определить реактивные силы в точках А и В.



Решение:

Изобразим реактивные силы и для удобства расчета разложим все

силы на удобные составляющие по осям x и y.

На раму действует плоская система произвольно расположенных сил,

под действием которой она находится в равновесии. Значит выполнено

условие равновесия.

Составим уравнения равновесия:

F1 = 10 кН, точка приложения альфа1град, F1 = 10 кН F2 = 15 кН, точка приложения F2 = 15 кН, альфа2 град. F3= 20 к...
