Жесткая рама (рис. 1) закреплена в точке A шарнирно, а в точке B прикреплена к невесомому стержню с шарнирами на концах. В точке C к раме привязан трос, перекинутый через блок и несущий на конце груз P =25 кН.

Дата добавления: 23.08.2024

Условие задачи

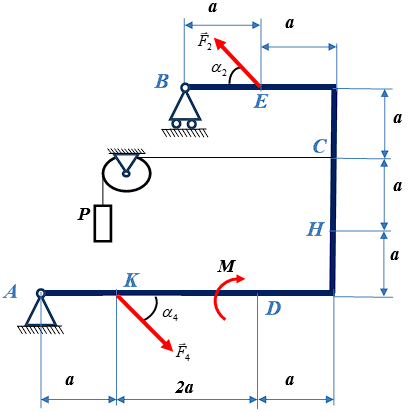

Жесткая рама (рис. 1) закреплена в точке A шарнирно, а в точке B прикреплена к невесомому стержню с шарнирами на концах.
В точке C к раме привязан трос, перекинутый через блок и несущий на конце груз P =25 кН. На раму действует пара сил с моментом M =60 кН·м и две силы, F2=20кН; F4=40кН,
Определить реакции связей в точках A и B, вызванные действующими нагрузками. При окончательных расчетах принять a =0,5 м.

Рис. 1

Ответ

Рассмотрим равновесие рамы. На расчетной схеме покажем действующие на раму активные силы. (рис.2)

Действие троса в точке С заменим силой , направленной вдоль линии троса и численно равной весу груза : P =25 кН.

Действие связей заменяем их реакциями:

реакцию в точке А, направление которой неизвестно, представим в виде составляющих , направленных вдоль координатных осей
