Жесткая рама закреплена в точке А шарнирно, а в точке В прикреплена к шарнирной опоре на катках. На раму действуют пара сил с моментом  М=100 Н×м и сила, значение, направление и точка приложения которой указаны в таблице.

Дата добавления: 18.05.2024

Условие задачи

Жесткая рама закреплена в точке А шарнирно, а в точке В прикреплена к шарнирной опоре на катках.

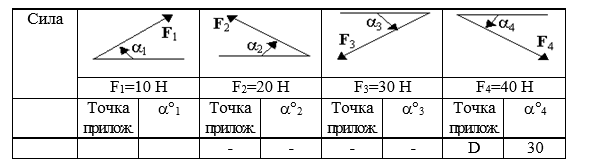

На раму действуют пара сил с моментом  М=100 Н×м и сила, значение, направление и точка приложения которой указаны в таблице.

Определить реакции связей в точках А и В, вызываемые заданными нагрузками. При окончательных подсчетах принять L=0,5 м.

Ответ

Объект равновесия - рама.

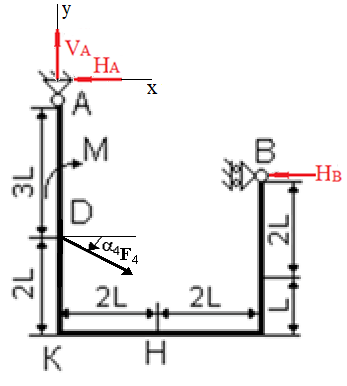

Покажем все приложенные к раме силы.

Опорами рамы являются шарнирно-неподвижная (узел A) и шарнирно-подвижная (узел B).

Заменяем связи реакциями:

горизонтальной HA,

вертикальной - VА

горизонтальной НB.

Направляем оси координат X, Y.

Рама находится в равновесии под действием плоской системы сил, составим и решим совместно три уравнения равновесия:
