Условие:

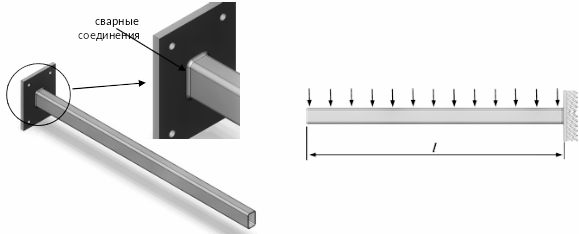

Четырехугольная труба приварена к фланцу с использованием ручной электро-дуговой сварки.На консоль действует равномерно распределенная нагрузка интенсивностью q =4,4 kN/m. Длина консоли L=1,4m.

Требуется: Выбрать поперечное сечение трубы и рассчитать сварной шов.

Решение:

1. Расчет поперечного сечения

Максимальный изгибающий момент: М = ql2/2 = 44001,42/2 = 4312 Нм

Условие прочности при прямом поперечном изгибе: = М/W [], отсюда находим минимальный осевой момент сопротивления сечения: W М/[].

Определяем допустимое напряжение []. Материал: сталь S355J2H (EN10025)

для которой: ReH (Т) = 355 МПа; : Rm (И) = 510 680 МПа; Е = 2,1105МПа;

G = 8,1104МПа.

Допустимое напряжение при коэффициенте запаса прочности s=1,5, равно:

[] = (Т)/s = 355/1,5 = 236,67 МПа и

W 4312/(236,67106) = 18,2210-6 м3 = 18,22 см3.

По ГОСТ30245-2012 Профили стальные гнутые замкнутые сварные квадратные ...
