Электропривод машин и механизмов.

24 июля 2024
Теория машин и механизмов

Условие:

Определить для заданного варианта расчетную мощность двигателя и выбрать по каталогу (см. табл) асинхронный двигатель, предназначенный для привода механизма с циклическим графиком нагрузки в продолжительном или повторно-кратковременном режимах работы. Провести проверку двигателя по перегрузочной способности.

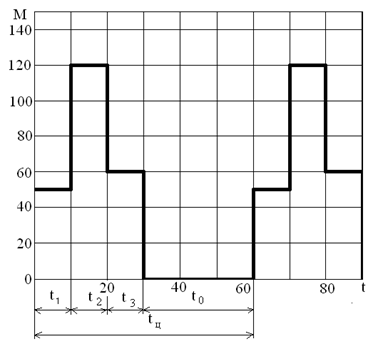

В таблице приведены моменты М1, М2, М3 нагрузки на валу двигателя для соответствующих участков графика нагрузки, время работы двигателя с заданными моментами нагрузки, время паузы , частота вращения двигателя и коэффициент, учитывающий возможное снижение напряжения сети (рис.).

Решение:

Нормальная безаварийная работа двигателя возможна только тогда, когда его действительный режим не превышает условий номинального режима, для работы в котором электродвигатель построен на заводе. Номинальный режим характеризуется определенными параметрами: мощностью , напряжением , током , частотой вращения и рядом других. Эти величины называются номинальными и указываются в специальных каталогах или паспорте электродвигателя. Номинальный момент двигателя обычно в паспорте не указывают. Его вычисляют по номинальной мощности и номинальной частоте вращения двигателя по следующей формуле:
