На рис. 4.26 приведены возможные схемы установки шатуна в приспособлении для сверления четырех отверстий через кондукторные втулки. Кондукторная плита имеет жесткую связь с корпусом приспособления.
- Теория машин и механизмов
Условие:
На рис. 4.26 приведены возможные схемы установки шатуна в приспособлении для сверления четырех отверстий через кондукторные втулки. Кондукторная плита имеет жесткую связь с корпусом приспособления.
Требуется с учетом точности изготовления базовых поверхностей заготовок d= 70-0,3 мм, D = 30+0,033 мм и их межосевого расстояния L0 = 200 ± 0,05 мм определить погрешности базирования при выполнении размеров A1, А2, А3, А4 и возможное отклонение от соосности обрабатываемых отверстий относительно плоскости симметрии базовых поверхностей e1 и е2.
Выбрать, какая из приведенных схем базирования обеспечивает наибольшую точность выполнения указанных размеров. Угол призмы α=90°, размер установочных пальцев

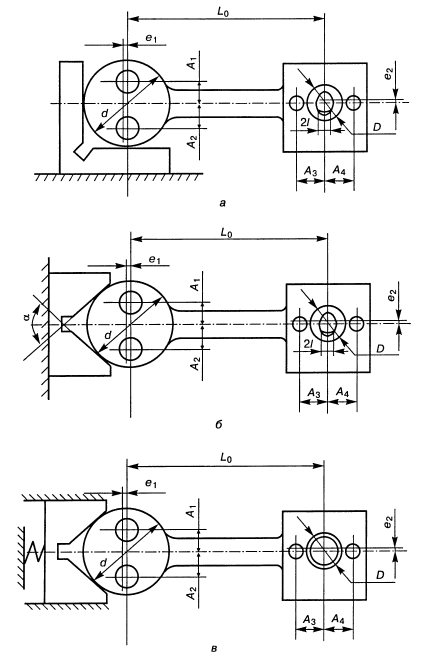

Рисунок 4.26 - Схемы установки шатуна при сверлении отверстий
Решение:
Схема а)

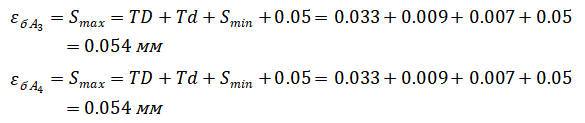

Погрешность базирования
Отклонение от соосности
