Условие:
Определить коэффициент полезного действия зубчатого редуктора (рис. 4.2) при передаче мощности от колеса 1 к водилу H. Числа зубьев колес заданы. Коэффициент полезного действия каждой пары колес равен η.
z3´ = 15; z4 = 20; z5 = 55; η = 0,96.

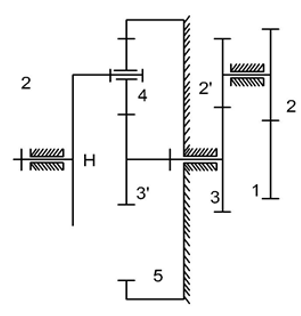

Рисунок 4.2! (колесо 1 - висит)
Решение:
Заданный сложный зубчатый механизм можно представить в виде 2-х последовательно соединенных ступеней А и В, где:
а) ступень А - планетарный редуктор; б) ступень В - 2-х ступенчаты рядовой зубчатый ряд внешнего зацепления, поэтому общий КПД всего механизма равен:
общ = 1-Н = ВА = 1-33-Н, (1), где В = 1-3 = 1-22-3 = 0,960,96 = 0,922.
КПД А - кпд при передаче от блока колес 3-3, к ...
