Условие задачи
Определить коэффициент полезного действия зубчатого редуктора (рис. 4.3, табл. 12) при передаче мощности от колеса 1 к водилу H. Числа зубьев колес заданы. Коэффициент полезного действия каждой пары колес равен η.
Исходные данные:
z3 = 30; z3´ = 20; z4 = 60; z5 = 50; η = 0,92.

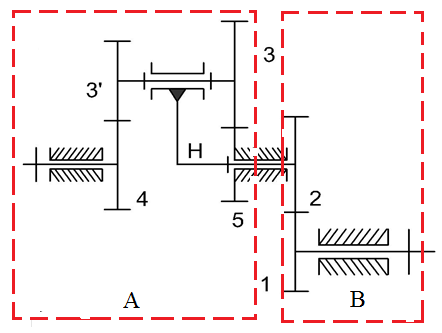

Рисунок 4.3
Ответ
Примечание. В условии задачи присутствует - недоработка. КПД при такой формулировки задачи равен: общ = 1-Н = 1-2 = = 0,92, т.к. колесо 2 и водило Н выполнены как одно целое.
Поэтому самостоятельно корректируем, усложняя, условие задачи, считая, что мощность передается от колеса 1 к колесу 4.
Заданный сложный зубчатый механизм можно представить в виде 2-х последовательно соединенных ступеней А и В, где:
а) ступень А - планетарный редуктор; б) ступень В - рядовой зубчатый ряд внешнего зацепления, поэтому общий КПД всего механизма равен:
общ = ВА = 1..., (1), где = = = 0,92.
