Условие задачи
Провести синтез автомата Мили, функционирование которого описывается заданными таблицами переходов и выходов. Изобразить граф синтезируемого автомата. Задавая произвольную двоичную последовательность (входное слово), определить соответствующую двоичную выходную последовательность (выходное слово) автомата. Построить структурную схему синтезированного автомата в базисе И, ИЛИ, НЕ.

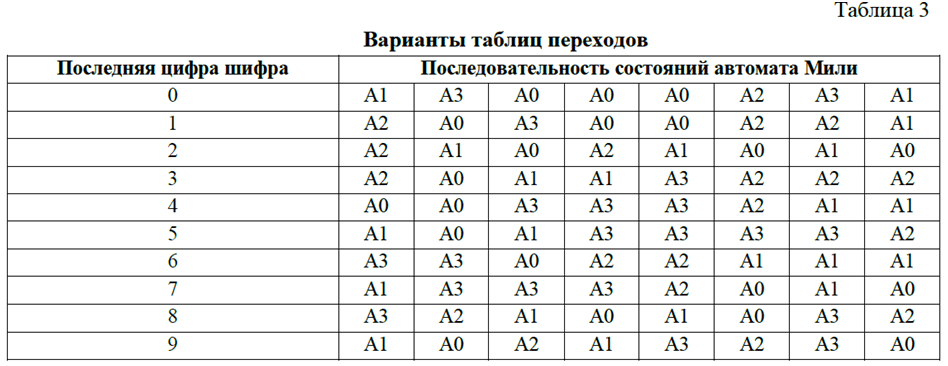

Варианты таблиц переходов определяются следующим образом: по последней цифре шифра из табл. 3 определяется последовательность восьми состояний (из четырех заданных А0, Al, А2, A3). Эта последовательность построчно слева направо и сверху вниз заносится в таблицу переходов, состоящую из двух строк, верхняя из которых определяет последующие состояния автомата под воздействием входного сигнала х = 0, а нижняя - = 1
Представить число из трех последних цифр шифра в двоичной системе счисления, добавив при необходимости слева нули до восьми разрядов или убрав (также слева) лишние, оставив восемь младших разрядов. Эта двоичная последовательность построчно слева направо и сверху вниз заносится в таблицу выходов, первая строка которой будет определять выходные сигналы автомата при воздействии входного сигнала x = 0, а вторая - x = 1.
Ответ

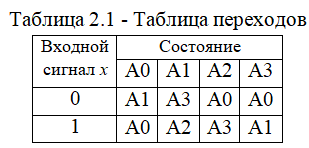

1. Таблица переходов: на пересечении столбца и строки в таблице переходов укажем новое состояние, в которое переходит автомат, а в таблице выходов - выходной сигнал.
Таблица выходов: шифр заканчивается на 41010, в двоичной системе счисления это 1100110102, уберем слева единицу до восьми разрядов, получим 100110102.
