В замкнутом дифференциальном зубчатом соосном редукторе (рис. 2.3; табл. 10) определить передаточное отношение от вала 1 к валу подвижного корпуса-барабана 3 и скорость вращения барабана.

«В замкнутом дифференциальном зубчатом соосном редукторе (рис. 2.3; табл. 10) определить передаточное отношение от вала 1 к валу подвижного корпуса-барабана 3 и скорость вращения барабана.»
  • Теория машин и механизмов

Условие:

        В замкнутом дифференциальном зубчатом соосном редукторе (рис. 2.3; табл. 10) определить передаточное отношение от вала 1 к валу подвижного корпуса-барабана 3 и скорость вращения барабана. Известны числа зубьев колес

          z1 = z2´ = z5,  z2 = z4 и скорость вращения вала 1. Для определения незаданных чисел зубьев воспользоваться условиями соосности редуктора, считая, что колеса нарезаны без смещения инструмента, а их модули одинаковые.

Дано:

z1 = 10; z2 = 26;  ω1 = 150 об/мин.

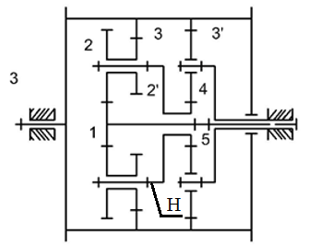

Рисунок 2.3

Решение:

Отметим ряд особенностей зубчатого механизма:

а) зубчатые колеса 2, 2 - выполнены как одно целое (в виде блока), следовательно имеют одинаковую частоту вращения, т.е. 2 = 2

б) колесо 4 - вращается вокруг неподвижной оси;

в) конструкция колеса 5 - выполнена в таком виде, что оно выполняет функция водилы Н для блока колес 2-2.

Из условия соосности определяем не заданные числа зубьев колес z3 и z3

z3 = z1 + z2 + z2 = 10 + 26 + 10 = 46,

z3 = z5 + 2z4 = 10 + 226 = 62.

Определяем передаточное отношение от ва...
