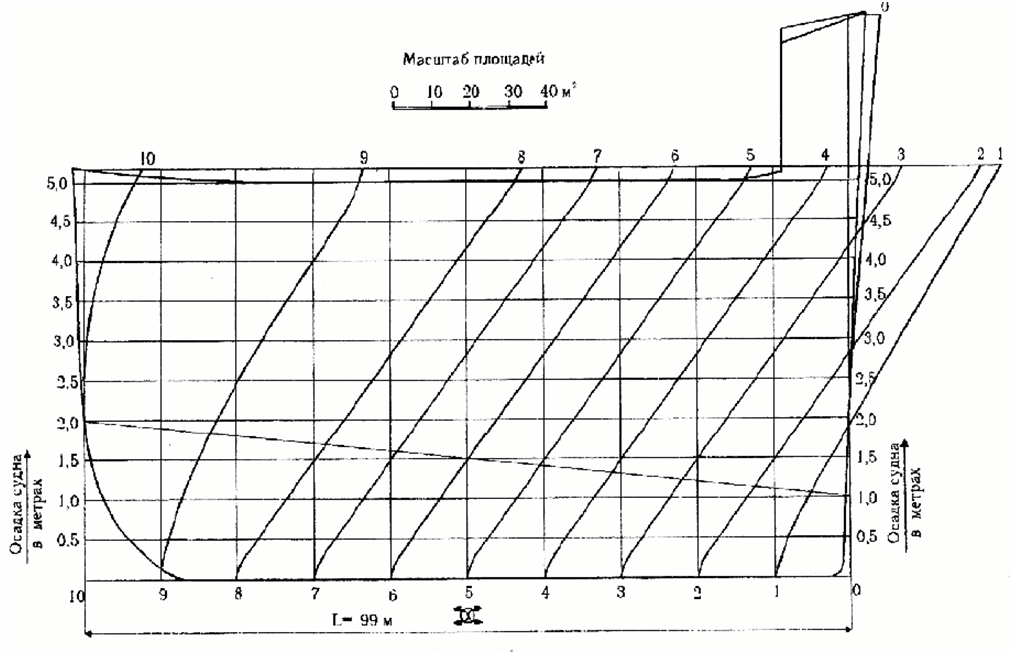

Воспользоваться масштабом Бонжана судна и определить водоизмещение судна и абсциссу ц.в. при осадке судна носом Tн=1,0 м и кормой Tк=2,5 м.

Выполнить определение геометрических параметров нулевой цилиндрической прямозубой эвольвентной передачи. Дано: Вид зацепления - внутренний, da2=328 мм, а = 200 мм, Z2 = 80. Определить внутренний диаметр впадин зубьев df1

На судне длиной L=98,6 м и водоизмещением D=8500 т из кормовой дифферентной цистерны перекачали в носовую m=700 т воды. Расстояние между центрами тяжести цистерн l=84 м. Какой дифферент получит судно, если продольная метацентрическая высота H=121 м?

Определить массы противовесов mп1 и mп2, установленных на кривошипе и ша-туне шарнирного четырехзвенника, для уравновешивания главного вектора сил инерции всех звеньев механизма (рис. 3.2, табл. 8).
