Вычертить схему механизма (без масштаба); пронумеровать звенья; буквами обозначить кинематические пары. Указать названия всех звеньев. Произвести анализ кинематических пар (указать количество кинематических пар и их класс).

Дата добавления: 26.08.2024

Условие задачи

1. Вычертить схему механизма (без масштаба); пронумеровать звенья; буквами обозначить кинематические пары. Указать названия всех звеньев. Произвести анализ кинематических пар (указать количество кинематических пар и их класс).

2. Определить степень подвижности механизма по формуле Чебышева.

3. Если в механизме присутствуют избыточные (пассивные) связи (или лишние степени свободы), необходимо избавиться от них и повторить расчет.

4. При наличии в механизме высших кинематических пар четвёртого класса                      произвести их замену на низшие кинематические пары пятого класса   .

5. Определить степень подвижности вновь образованного механизма по формуле Чебышева.

6. Разбить механизм на группы Ассура, определить класс каждой группы и класс всего механизма.

7. Записать формулу строения механизма.

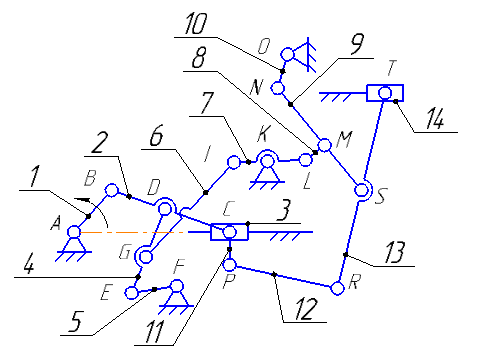

Рисунок 1 – Структурная схема плоского механизма

Ответ

Механизм состоит из 14-ти звеньев.

Звено 0 является неподвижным звеном, стойкой.

Звенья 1, 5 совершают вращательное движение.

Звенья 3, 14 совершают возвратно-поступательное движение.

Звенья 2, 4, 6, 8, 9, 11, 12 совершают сложное движение.

Звенья 7, 10 совершают возвратно-колебательное движение.

Звенья образуют между собой 7 кинематических пар:

А образуется стойкой 0 и звеном 1, является вращательной кинематической парой 5го класса;

B образуется звеньями 1 и 2, является кинематической парой 5го класса;

Cвр образуется звеньями 2 и 3, является вращательной кинематической парой 5го класса;

Cп образу...
