  4. Выполнить определение геометрических параметров нулевой цилиндрической прямозубой эвольвентной передачи. Дано: Вид зацепле...

Выполнить определение геометрических параметров нулевой цилиндрической прямозубой эвольвентной передачи. Дано: Вид зацепления - внутренний, da2=328 мм, а = 200 мм, Z2 = 80. Определить внутренний диаметр впадин зубьев df1

«Выполнить определение геометрических параметров нулевой цилиндрической прямозубой эвольвентной передачи. Дано: Вид зацепления - внутренний, da2=328 мм, а = 200 мм, Z2 = 80. Определить внутренний диаметр впадин зубьев df1»
  • Теория машин и механизмов

Условие:

Выполнить определение геометрических параметров нулевой цилиндрической прямозубой эвольвентной передачи.

Дано:

Вид зацепления - внутренний, da2=328 мм, а = 200 мм, Z2 = 80.

Определить внутренний диаметр впадин зубьев df1

Решение:

Расчет основывается на ГОСТ 19274-73 Передачи зубчатые цилиндрические эвольвентные внутреннего зацепления. Расчет геометрии.

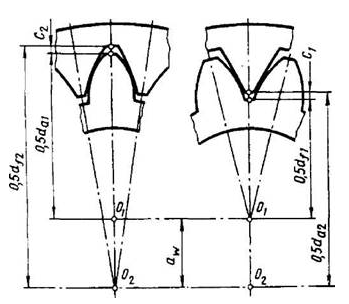

Рисунок 1. Цилиндрическая прямозубая передача внутреннего зацепления

Рисунок ...
