1) Абсолютный максимум зимнего потребления энергосистемы: Р"сист.зим = 9000+200*(N-1), МВт. Где N – номер варианта по журналу. 2) Число часов использования максимума потребления энергосистемы:

Исходные данные:

1) Абсолютный максимум зимнего потребления энергосистемы:

Р"_{сист.зим} = 9000+200*(N-1), МВт.

Где N – номер варианта по журналу.

2) Число часов использования максимума потребления энергосистемы:

Т_сист = 4600+70*(N-1), ч.

3) Зависимости от Т_сист и района, в котором расположена система, следующих параметров (см. рисунок 1):

- плотность зимнего суточного графика потребления (, о.е.);

- плотность летнего суточного графика потребления (, о.е.);

- коэффициент учитывающий уменьшение летней мощности по отношению к зимнему статическому максимуму ( о.е.).

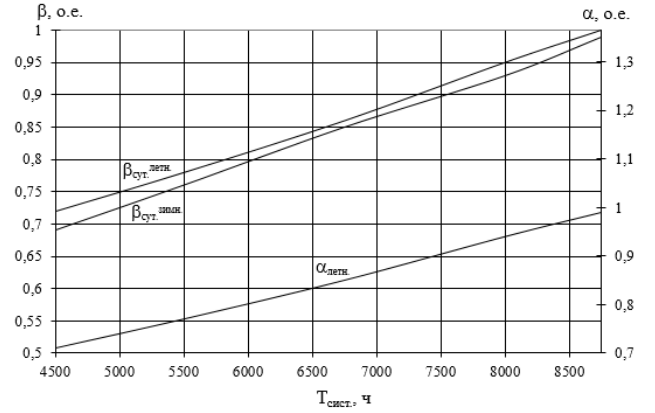

Рисунок 1 – Показатели графиков нагрузки энергосистемы для Северного района.

1) Коэффициенты , зависящие от сезона, района, в котором расположена система, и времени суток (см. таблицу 1).

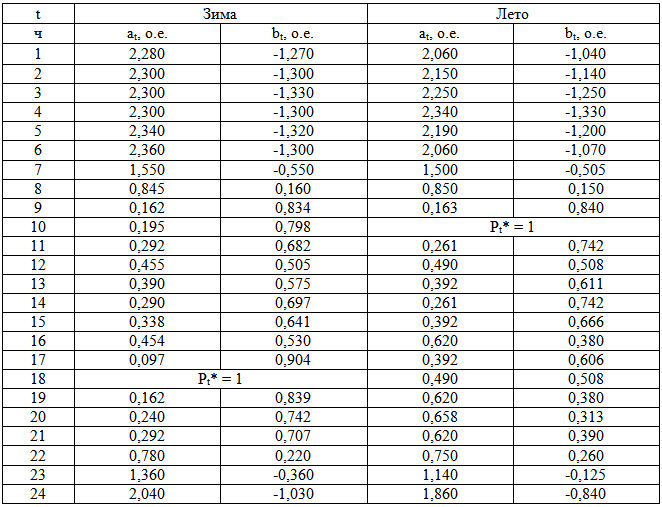

Таблица 1 – Коэффициенты для Северного района.

1) Коэффициент внутримесячной неравномерности мощности = 0,94 о.е.

Рассчитать и построить:

1) суточные графики нагрузки энергосистемы (ЭЭС) для лета и зимы (P_сут^зим и P_сут^лет для t = 1…24 ч);

2) интегральные кривые мощности (нагрузки) для лета и зимы (P_сут^зим(Э) и P_сут^лет(Э));

3) годовой график максимальной мощности ЭЭС (P"_T для T = 1…12 мес.);

4) годовой график среднемесячной мощности ЭЭС (` для T = 1…12 мес.).

Допущения:

1) Рассматривается неразвивающаяся энергосистема со статическим максимумом потребления мощности.
