Условие задачи
а) Определить среднее весовое и объемное напряжение парового пространства и зеркала испарения для данных, приведенных в табл. 6 и дать оценку полученным результатам. Уровень воды расположен точно посередине барабана. Расчет вести только для цилиндрической части барабана.
б) Для тех же условий найти время t (с), за которое регулировочный запас воды в барабане снизится от 100 мм выше середины до 100 мм ниже середины барабана.

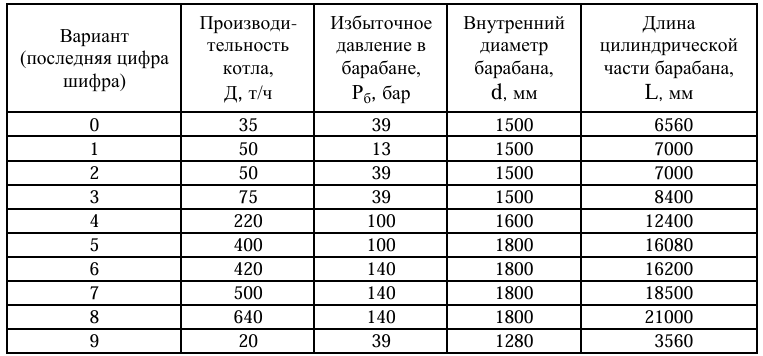

Таблица 6
Исходные данные:
Шифр 73.
Производительность котла: D = 75 т/ч
Избыточное давление в барабане: Рб = 39 бар
Внутренний диаметр барабана: d = 1500 мм
Длина цилиндрической части барабана: L = 8400 мм
Ответ
1. Нагрузка зеркала испарения в объемных единицах
где D - расход пара, кг/ч;
- удельный объем насыщенного пара, м3/кг;
F - площадь зеркала испарения, м2.
Находим удельный объем насыщенного пара, м3/кг (...
