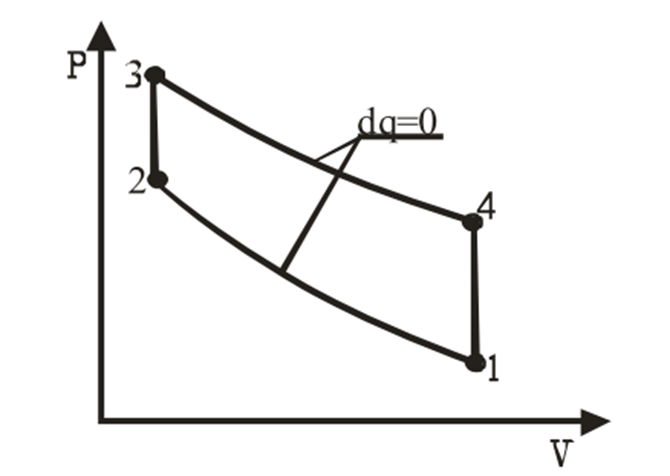

Условие задачи
Цикл отнесен к 1 кг воздуха. Принимаем:
ср = 1,005 кДж/кг·К, сv = 0,71 кДж/кг·К, R = 287 Дж/кг·К
Требуется:
1) определить параметры р, v, T, u, h для основных точек цикла;
2) построить цикл:
а) в координатах lgv – lgp;
б) в координатах p-v;
в) в координатах T-s.
В координатах p-v и T-s каждый процесс должен быть построен по двум-трем промежуточным точкам;
3) найти n, c, Δu, Δh, Δs, q, l, a, b для каждого процесса, входящего в состав цикла;
4) определить работу цикла lц, термический КПД и среднее индикаторное давление рi;
5) полученные данные поместить в таблицу.
Исходные данные: p1 = 0,3 МПа, р2 = 1,8 МПа, t1 = 20 °C, t3 = 330 °C.
Ответ
Определим удельный объем в точке 1 по уравнению Менделеева-Клапейрона:
Определим показатель адиабаты:
Определим внутреннюю энергию:
