Цикл, совершаемый 1 кг газа, задан в системе координат p-v. дать доказательство в общем виде для всех характерных точек следующего равенства:

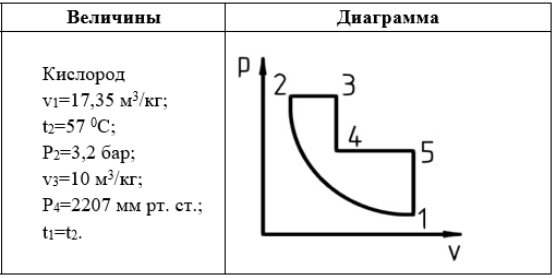

Цикл, совершаемый 1 кг газа, задан в системе координат                     .

1)  дать доказательство в общем виде для всех характерных точек следующего равенства:



Какова физическая сущность величины R? Ее виды. Изобразить систему координат «абсолютное давление ‒ удельный объем», приемлемую для всех видов газов одновременно.

2) определить недостающие параметры состояния в характерных точках. Абсолютное и избыточное давление в барах и Па; температуру в К, удельный объем в м³/кг. В задании дано атмосферное давление Р _бар= 1 бар.

Результаты расчетов занести в таблицу:

Таблица 1 – Результаты расчётов.

При определении той или иной величины необходимо написать, какую величину определяете и по какой формуле. Если используете математическое выражение закона, то надо написать, какой закон используете. Затем должна быть дана подстановка всех величин в правую часть этого выражения. И, наконец, дать результат с указанием размерности, например:

определить удельный объем в состоянии 5 по уравнению Клапейрона:

3) Начертить электронно заданный цикл в масштабе. Для построения изотермы необходимо получить 2 промежуточные точки. Для нахождения их можно, например, задаться величиной промежуточного давления и подсчитать величину удельного объема. Затем, пользуясь выбранным масштабом, найти расположение точек, соответствующее выбранному давлению.
