Даны параметры пара перед турбинной ступенью: давление Р0, температура t0; давление пара за ступенью Р2; степень реакции ступени. Определить: располагаемые теплоперепады сопловой и рабочей решеток Нос и Нор; давление за соплом Р1

2 августа 2024
Теплоэнергетика и теплотехника

Условие:

Даны параметры пара перед турбинной ступенью: давление Р₀, температура t₀; давление пара за ступенью Р₂; степень реакции ступени .

Определить: располагаемые теплоперепады сопловой и рабочей решеток Н_ос и Н_ор; давление за соплом Р₁; энтальпию пара за рабочей решеткой, если КПД ступени .

Данные для расчетов даны в таблице 1.

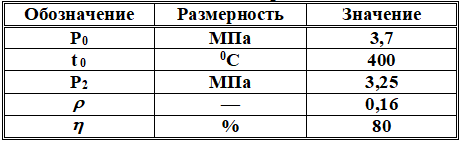

Таблица 1.

Исходные данные

Решение:

1. По начальным параметрам Р₀=3,7 МПа и t₀=400⁰С на h-s диаграмме находим точку 0, энтальпию h₀ и энтропию s₀, соответствующие параметрам водяного пара на входе в турбинную ступень:

Таблица 2а

2. Опустившись по адиабате s=s0=6,8132 кДж/(кг∙K) до пересечения с линией постоянного давления Р2=3,25 МПа, находим точку 2t с энтальпией h2t, соответствующую параметрам пара на выходе из ступени и темпер...
