Условие задачи
Для цилиндрической стенки, имеющей три слоя футеровки, необходимо рассчитать:
- погонную плотность теплового потока;
- количество теплоты, которое теряется через всю цилиндрическую стенку длиной l;
- значения температур на границе слоев.
Температура внутренней поверхности t1 равна 970 °С, а температура наружной поверхности t4 = 66 °С. Радиусы, характеризующие расположение слоев футеровки относительно оси цилиндра, равны соответственно r1 = 1,48 м; r2 = 1,70 м; r3 = 1,79 м; r4 = 1,85 м. Коэффициенты теплопроводности материалов, Вт/(м*К), из которых выполнены слои футеровки, равны: λ1 = 1,94; λ2 = 1,0; λ3 = 0,34. Длина печи l = 3,1 м.
Ответ

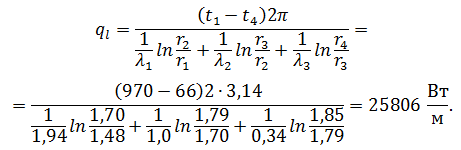

Погонная плотность теплового потока
Потери теплоты через всю цилиндрическую стенку
