Условие задачи
Для составной стенки, показанной на рисунке, найти коэффициент теплопроводности kx, температуры поверхностей раздела Тх и Ту. Составить тепловую цепь, рассчитать все термические сопротивления. Параметры выбрать из таблицы.
Ответ
Составим тепловую цепь, включив в неё термическое сопротивление пограничного слоя среды с левой горячей стороны.

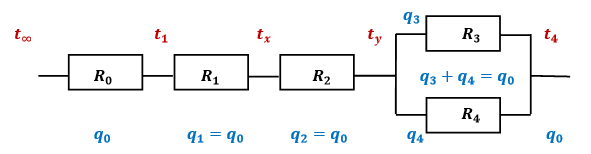

Рисунок. Тепловая цепь составной стенки.
Термическое сопротивление R является аналогом электрического сопротивления. Запишем термические сопротивления для всех слоёв составной стенки, включая погран. слой слева:
