Условие:

Для теоретического цикла ГТУ с подводом теплоты при постоянном давлении определить параметры рабочего тела (воздуха) в характерных точках цикла, подведенную и отведенную теплоту, работу и термический КПД цикла, если начальное давление p1 = 0,1 МПА, начальная температура t1 =27°С, степень повышения давления в компрессоре π, температура газа перед турбиной t3

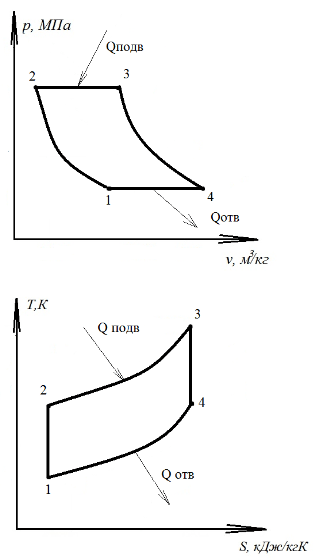

Определить теоретическую мощность ГТУ при заданном расходе воздуха G. Дать схему и изобразить в масштабе цикл установки в р-υ и Т-s диаграммах. Теплоемкость воздуха принять не зависящей от температуры.

Исходные данные:

t3 = 775°С;

G = 40 кг/с.

p1 = 0,1 МПА;

t1 =27°С;

Найти: параметры рабочего тела в характерных точках, qподв, qотв, .

Теоретическую мощность N.

К- компрессор;

КС-камера сгорания;

ГТ- газовая турбина.

Решение:

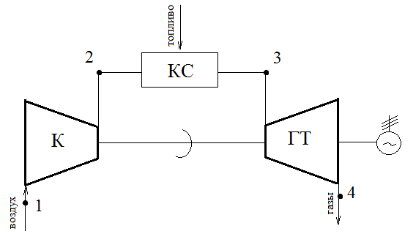

1. Приведем схему теоретического цикла ГТУ:

3. Теоретический цикл ГТУ состоит из следующих процессов:

1-2 - адиабатное сжатие в компрессоре;

2-3 - изобарный подвод теплоты в камере сгорания;

3-4 - адиабатное расширение продуктов сгорания на лопатках газовой турбины;

4-1 - изобарный отвод теплоты от продуктов сгорания в атмосферу.

4. Вычислим параметры воздуха в характерных точках процесса 1-2 (адиабатно...
