Условие задачи
Для теоретического цикла ГТУ с подводом теплоты при постоянном давлении определить:
− параметры (Р,v,t) рабочего тела (воздуха) в характерных точках цикла 1,2,3 и 4;
− подведенную и отведенную теплоту;
− работу и термический КПД цикла;
− теоретическую мощность ГТУ при заданном расходе воздуха G.
Начальное давление р1 = 0,1 МПа, начальная температура t1 = 27, °C, степень повышения давления в компрессоре p, температура газа перед турбиной t3.
Дать схему и цикл установки в РV- и Тs-диаграммах.
Исходные данные:
Ответ
1. Цикл ГТУ и параметры рабочего тела.
Изобразим идеальный цикл ГТУ в координатах PV и TS.

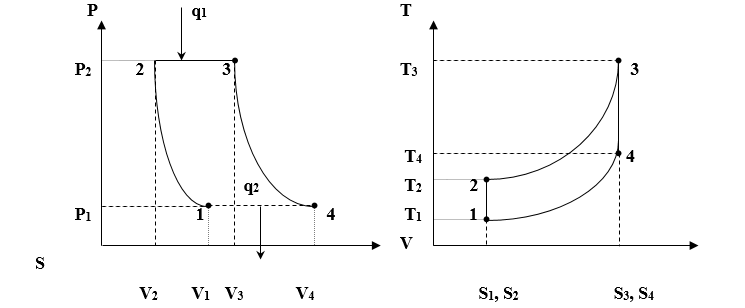

Рис. 1. Рабочая и тепловая диаграмма цикла ГТУ при постоянном давлении
Подвод теплоты q1 осуществляется при давлении P2 процесс 2-3.
Отвод теплоты q2 происходит при давлении P1 процесс 4-1.
Параметры рабочего тела:
Газовая постоянная:
R = 287 Дж/( кг· К)
Изобарная теплоемкость:
Сp = 1000 Дж/( кг· К)
Изохорная те...
