Для теоретического цикла ГТУ с подводом теплоты при постоянном давлении определите подведенную и отведенную теплоту; работу и термический КПД цикла. Начальное давление 0,1 мпа, начальная температура 27 градусов.

25 июля 2024
Теплоэнергетика и теплотехника

Условие:

Для теоретического цикла ГТУ с подводом теплоты при постоянном давлении определить:

- параметры () рабочего тела (воздуха) в характерных точках цикла 1, 2, 3 и 4;

- подведенную и отведенную теплоту;

- работу и термический КПД цикла;

- теоретическую мощность ГТУ при заданном расходе воздуха G.

Начальное давление , начальная температура , степень повышения давления в компрессоре , температура газа перед турбиной .

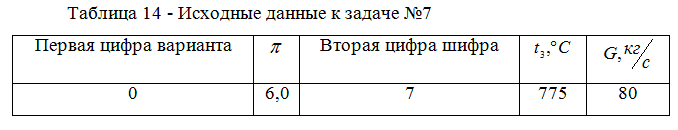

Дать схему и цикл установки в и - диаграммах. Данные для решения задачи выбрать из таблицы 14.

Решение:

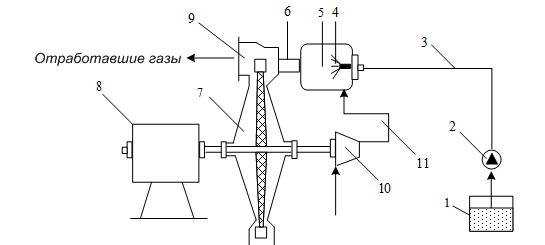

Рисунок 1 - Принципиальная схема ГТУ со сгоранием топлива при постоянном объеме: 1 - топливный бак; 2 - топливный насос; 3. 11 - трубопроводы; 4 - форсунка; 5 -камера сгорания; 6 - сопловый аппарат; 7 - турбина; 8 - электрогенератор (потребитель); 9 - выпускной патрубок; 10 - турбокомпрессор.
