Условие задачи

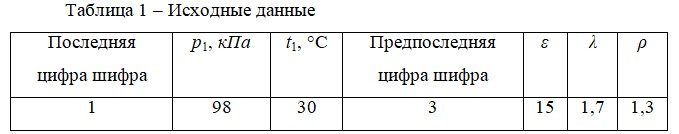

Для теоретического цикла поршневого двигателя внутреннего сгорания с изохорно-изобарным подводом теплоты определить параметры состояния р, υ, Т характерных точек цикла, полезную работу и термический КПД по заданным значениям начального давления р1 и температуры t1 степени сжатия ε, степени повышения давления λ и степени предварительного расширения ρ. Рабочим телом считать воздух, полагая теплоемкость его постоянной. Изобразить цикл ДВС в рυ- и Ts - диаграммах. Сравнить термический КПД цикла с термическим КПД цикла Карно, проведенного в том же интервале температур t1÷t4. Данные для решения задачи выбрать из табл. 1.
Ответить на вопрос:
1. Как влияют параметры цикла (ε, λ, ρ) на термический КПД ?
Ответ

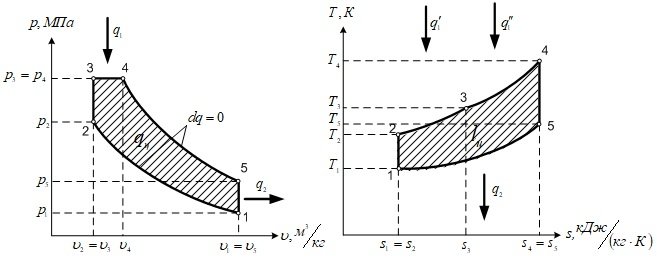

Рисунок 1 - Цикл двигателя внутреннего сгорания со смешанным подводом теплоты в р- и Ts - диаграммах.
Точка 1
Дано: р1=98 кПа; Т1=273+30=303К.
Уравнение состояния для 1 кг:
где R - газовая постоя...
