Условие задачи
Газотурбинная установка (ГТУ) работает по циклу Брайтона с подводом теплоты при постоянном давлении без регенерации. Атмосферный воздух с давлением p1 и температурой t1 сжимается в компрессоре (К) и подается в камеру сгорания (КС), в которую поступает соответствующее количество топлива. Образовавшиеся продукты сгорания заданной температуры t3 направляются из КС в газовую турбину (ГТ). Расширяясь в турбине, продукты сгорания понижают свою температуру и выбрасываются в окружающую среду.
Степень повышения давления в компрессоре принять равной σ . Внутренние относительные КПД газовой турбины и компрессора .
Рабочее тело ГТУ считать идеальным газом с термодинамическими свойствами воздуха: сp = 1,0045 кДж/(кг·К); k = 1,40; R = 0,287 кДж/(кг·К)

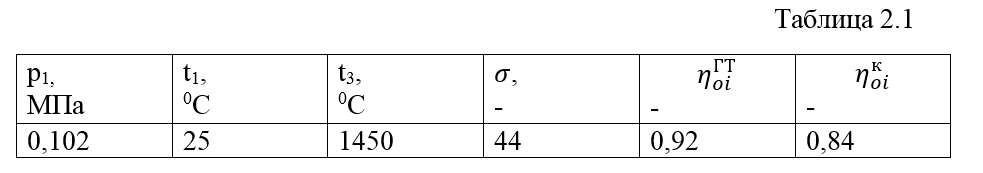

Исходные данные (вариант 2) для расчета сведены в таблицу
Задание:
1. Определить параметры в характерных точках цикла ГТУ: давление р, температуру t, удельный объем v, энтальпию h, энтропию s.
2. Рассчитать характеристики и показатели ГТУ.
3. В р-v и Т-s – диаграммах, используя значения параметров в характерных точках, в масштабе построить термодинамические циклы газотурбинной установки.
Ответ
Расчет термодинамических параметров в характерных точках схемы
Расчет схемы ГТУ начинаем с определения параметров в характерных точках термодинамического цикла. Параметры теоретических циклов обозначаются с индексом t
Параметры характерных точек определяем расчетом по формулам для идеального газа, принимая, что рабочее тело ГТУ идеальный газ с термодинамическими свойствами воздуха. В расчетах расход рабочего тела считать неизменным (расход топлива не учитывать). В качестве начала отсчета энтропии s0 = 0 принять: T0 = 273,15 К и p0 = 0...
