Исходные данные (табл. 1): номинальное напряжение ОРУ (Uном); число ячеек ОРУ (nя); число воздушных линий электропередачи в схеме ОРУ (nвл); число (nтр) и тип грозозащитных тросов на линиях; длина пролета линии (lп);

Исходные данные (табл. 1): номинальное напряжение ОРУ число ячеек ОРУ число воздушных линий электропередачи в схеме ОРУ число и тип грозозащитных тросов на линиях; длина пролета линии   измеренное при средней влажности почвы удельное сопротивление грунта в районе расположения ОРУ число грозовых часов за год в районе расположения подстанции

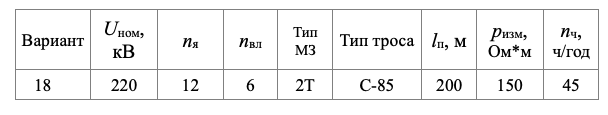

Варианты расчетного задания                        Таблица 1.

Задание на расчет

1. Используя исходные данные, а также данные табл.2, начертить план и боковой разрез ОРУ, определить его основные размеры.

2. На территории  ОРУ расставить молниеотводы для защиты электрооборудования от прямых ударов молнии. Определить необходимое число молниеотводов и рассчитать их высоту. На плане и боковом разрезе ОРУ показать границы зоны защиты молниеотводов.

3. С учетом сопротивления заземления естественных заземлителей (системы трос-опора воздушных линий) определить допустимую величину стационарного сопротивления заземления контура заземления ОРУ.

4. Определить  параметры контура заземления (длину и число вертикальных электродов, шаг сетки), обеспечивающие допустимую величину его стационарного сопротивления заземления.

5. Подсчитать импульсное сопротивление заземления контура во время грозового сезона.

6. Определить число повреждений в год изоляции электрооборудования ОРУ от прямых ударов молнии в молниеотводы. Оценить, находится ли в допустимых пределах показатель надежности (число лет безаварийной работы электрооборудования) молниезащиты ОРУ. Указать, какие мероприятия могут улучшить этот показатель.

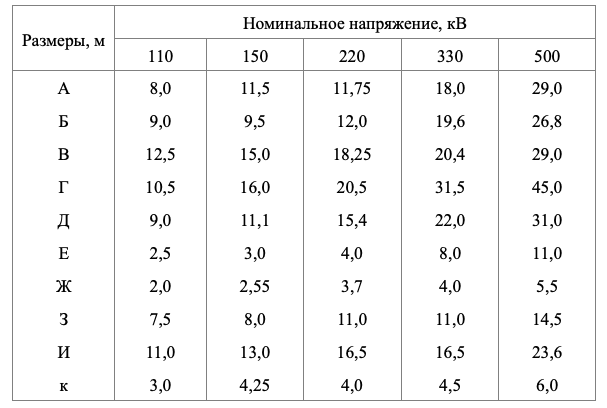

Таблица 2.

Размеры типового ОРУ выполненного по схеме: с двумя основными  и третьей обходной системами шин
