Изобразите индикаторные диаграммы двухтактного и четырехтактного двигателя без наддува, назовите каждый такт. Объясните, как происходит смена рабочего тела в двухтактных и четырехтактных двигателях.

Рабочий цикл двухтактного дизеля состоит из следующих тактов:

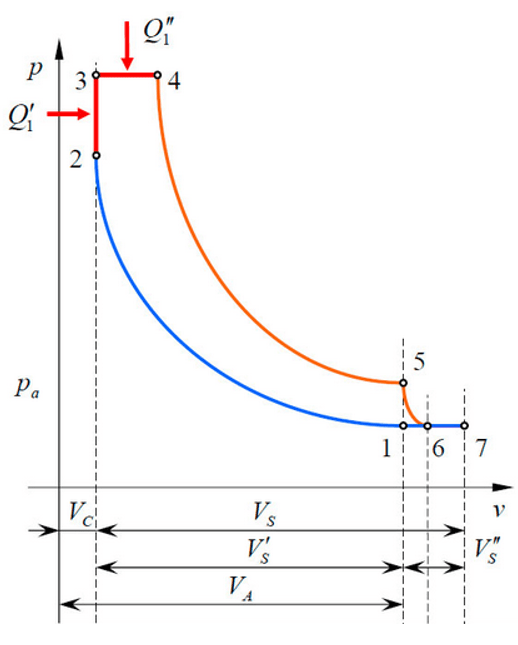

Первый такт сжатие. Поршень находится в НМТ. Продувочные и выпускные окна полностью открыты. При этом происходит продувка цилиндра, продолжающаяся до тех пор, пока поршень, двигаясь вверх, не перекроет продувочные окна (процесс 7 6 на диаграмме). При последующем движении поршень закроет выпускные окна, причем в период, изображенный...
