Условие задачи
Как изменится цикл Ренкина с учетом потерь от необратимости в процессах расширения в турбине и сжатия в питательном насосе? Покажите эти изменения в диаграмме Т-S, дайте необходимые пояснения и укажите каким КПД учитываются эти потери.
Ответ

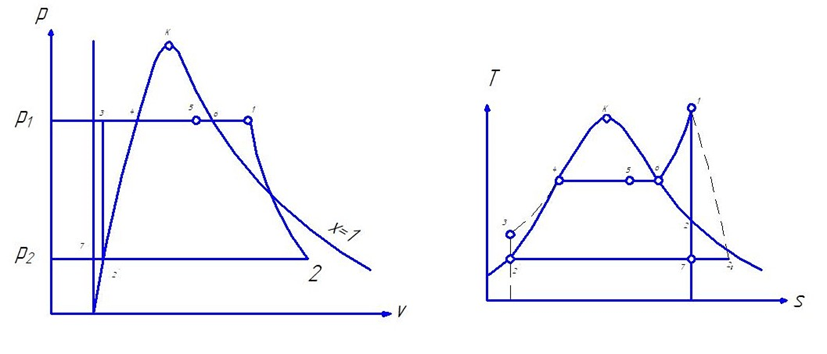

Точка 4 на диаграммах характеризует состояние кипящей воды в паровом котле при давлении Р1. Линия 4-5 изображает процесс парообразования в котле. В перегревателе пар сначала подсушивается - линия 5-6, затем перегревается - линия 6-1 и направляется...
