Конструктивный расчёт теплообменного аппарата типа «труба в трубе»

Требуется определить:

a)     Передаваемый тепловой поток Q, Вт.

b)    Геометрические размеры аппарата:

1.     Внутренний диаметр труб (d₁, d₃), наружный диаметр внутренней трубы (d₂), длину труб (ℓ), площадь теплообменной поверхности (F).

2.    Температуру греющего теплоносителя на выходе из т/о аппарата                    .

3.     Вычертить схему теплообменного аппарата с указанием основных размеров.

4.     Схематично показать расположение отдельных секций т/о аппарата в горизонтальных и вертикальных рядах (количество n₁ и n₂, где n₁ – количество секций в одном ряду, n₂ – количество секций). Принять длину одной секции ℓ ₁  в диапазоне 1 – 3 м.

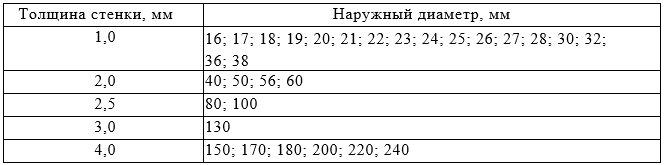

Таблица 1   Размеры труб по ГОСТ 8734 – 78

Таблица 2 Исходные данные для теплового расчета теплообменного аппарата

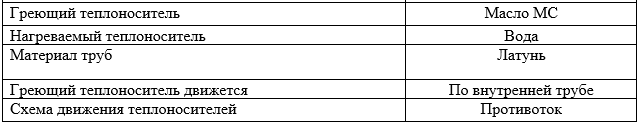

Таблица 3
