Условие:

Металлическая стенка камеры площадью F=2 м² покрыта с одной стороны слоем изоляции. Температура внутренней неизолированной поверхности t₁=700°С, а наружной поверхности изоляции – t₃=300°С, толщина стенки и изоляции соответственно δ₁=0,02 м и δ₂=0,1 м.

Определить потери тепла Q через стенку, плотность теплового потока q и температуру между поверхностью стенки и изоляции t₂.

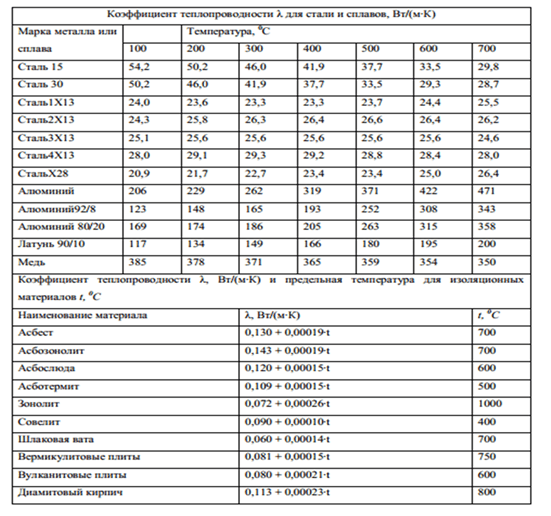

Коэффициенты теплопроводности стенки λ₁=29,8 Вт/(м·К) (сталь 15) и изоляции λ₂=0,14 Вт/(м·К) (асбест) принять по средним значениям их температур.

Решение:

Дано:

F=2 м²; t₁=700С; t₃=300С; ₁=0,02 м; ₂=0,1 м.

Найти:

Q; q; t₂.

Для теплопроводности будем считать, что на стенках стали температура практически одинакова, а на асбесте происходит всё снижение температуры и его средняя температура равна 500С, тогда его теплоёмкость равна:

₂=0,13+0,000019500=0,14 Вт/(мК).

Линейный...
