Условие задачи
Определить размеры коробов уходящих газов после парового котла сжигающего сернистый мазут (состав: Sр=1,4%; Cр = 83,8 %; Hр = 11,2 %; Oр = 0,5 %; Wр = 3,0 %; Ap = 0,1 %). Расход мазута B, температура уходящих газов при избытке воздуха a. Принять скорость уходящих газов w, соотношение сторон газохода n 1:4, количество коробов f.
Исходные данные
Ответ

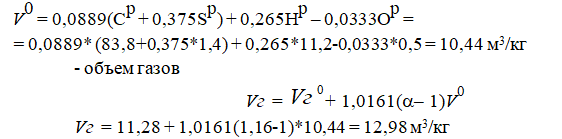

1. Определяем в соответствии объем продуктов сгорания на 1 кг топлива:
Для твердых и жидких топлив:
теоретический объем воздуха, м3/кг,
где Vг0 =11,28 м3/кг теоретический объем газов, принимается по табл.ХI справочника Теловой расчет котельных агрегатов. Нормативный метод.
2. Секундный расход уходящих газов:
