На ТЭЦ установлены две противодавленческие турбины мощностью N, МВт каждая. Пар с р1 (бар) и t1 (0C) поступает на турбину и выходит на нее с р2 (бар).

25 июля 2024
Теплоэнергетика и теплотехника

Условие:

На ТЭЦ установлены две противодавленческие турбины мощностью N, МВт каждая. Пар с р₁ (бар) и t₁ (⁰C) поступает на турбину и выходит на нее с р₂ (бар).

Турбины обслуживают котлы с КПД η_к.у. (%). В котлах сжигается топливо с =30 000 кДж/кг . Определить расход топлива на котлы ТЭЦ. Найти также экономию топлива на котлах ТЭЦ в сравнении с котлами КЭС и котельной при тех же условиях (выработка электроэнергии осуществляется на КЭС в конденсационных турбинах с давлением в конденсаторе рк (бар), а выработка тепла в котельной низкого давления с теми же КПД h_к.у., (%)).

Подсчитать для обоих способов выработки электроэнергии и тепла, также коэффициенты использования тепла топлива.

Привести схемы обеих установок и их циклы в координатах T-s.

Данные для решения задачи выбрать из табл. 11

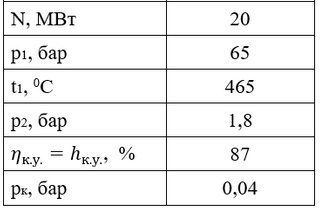

Таблица 11. Исходные данные для расчета

Решение:

Расчет ТЭЦ.

Будем рассчитавать ТЭЦ, работающую по идеальному циклу Ренкина (внутренний КПД турбины равен 1).

Расчет проведем для одной турбины, затем результат удвоим.

По заданным температуре перегретого пара и давлению определим удел. энтальпию и энтропию водяного пара на входе в турбину. Считая процесс расширения на турбине изоэнтропным, по известной энтропии и противодавлению на выходе из турбины p2 определим удел. энтальпию и температуру влажного насыщенного пара на выходе из теплофикационной турбины. Аналогично, считая процесс расширения до давления pк в конденсаторной турбине изоэнтропным, ...
