Необходимо провести расчет теоретического цикла поршневого ДВС. Исходными данными для выполнения расчетов служат: одна из схем цикла; степень сжатия ε, степень повышения давления λ и степень предварительного расширения ρ; температура воздуха Т1

Необходимо провести расчет теоретического цикла поршневого ДВС.

Исходными данными для выполнения расчетов служат: одна из схем цикла; степень сжатия ε, степень повышения давления λ и степень предварительного расширения ρ; температура воздуха Т₁, поступающего в цилиндры двигателя, и теоретическая мощность двигателя N.

При выполнении расчетов давление рабочего тела до подачи его в ДВС принять равным P₁ = 10⁵ Па. Теплоемкость считать не зависящей от температуры. Принять: c_p = 1,005 кДж/кг·К, c_v = 0,71 кДж/кг·К, показатель адиабаты .

Требуется: рассчитать параметры рабочего тела h, Р, s, T, v для узловых точек цикла; построить цикл в масштабе в координатах P–v и T–s; определить подведенное тепло, отведенное тепло и работу цикла; рассчитать термический коэффициент полезного действия цикла.

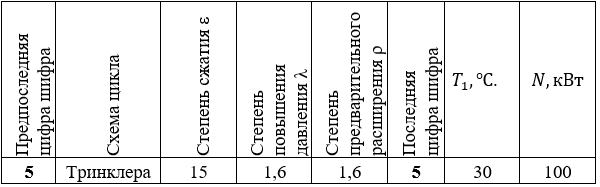

Таблица 5.

Исходные данные расчета задачи 5.

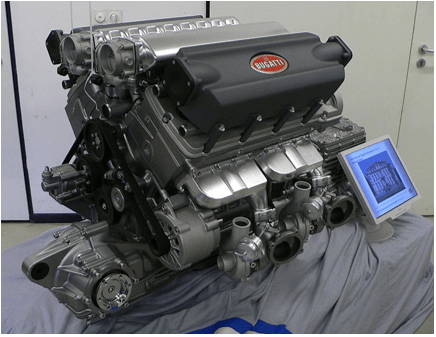

Рис. 5.1. Автомобильный двигатель внутреннего сгорания.
