Необходимо рассчитать экономию природного газа за счет снижения температуры уходящих газов в котельном агрегате от 120 °С до 50 °С. Схема охлаждения уходящих газов из котла приведена на рисунке.
- Теплоэнергетика и теплотехника
Условие:
Рассчитать экономию природного газа за счет снижения температуры уходящих газов в котельном агрегате от 120 °С до 50 °С. Схема охлаждения уходящих газов из котла приведена на рис.11.

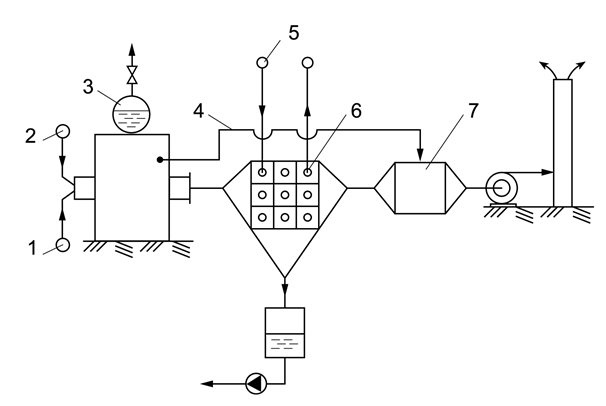

Рис.11. Схема охлаждения уходящих газов из котла: 1 – топливо; 2 – воздух; 3 – котел; 4 – байпасная линия; 5 – теплофикационная вода; 6 – теплофикационный экономайзер; 7 – камера смешения
Решение:
Исходные данные:
котельный агрегат: Dп = 18 т/ч, Рп = 1,1 МПа;
пар сухой насыщенный: tн.п = 184.06 С,
i" = 2780.4 кДж/кг,
" = 0.1774 м3/кг;
температура уходящих газов до реконструкции t1 = 120 С;
температура питательной воды tп.в = 105 С ;
теплота парообразования r = 2500 кДж/кг.
Расход газообразного топлива:
где Qir = 35615 кДж/м3 - теплота сгорания природного газа; = 0,92 - коэффициент полезног...
